ajy60(交流窜入直流母线检测单元)
1.本装置是检测直流屏系统直流母线窜入了交流成份用。
2.可设置窜入交流电压的告警值0-300v,(默认电压是10v)。
3.采用两路交流变送器,分别检测直流母线正、负的交流电压份量。
4.正、负两路告警输出(每路皆有常开常闭点供选择使用)。
5.内部电源可单独供电,因此可用在48v及以下的系统上。
6.本单元可脱离监控单独运行,实时检测和告警。

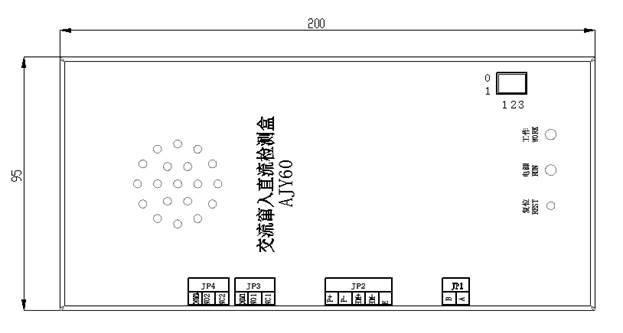

接线说明:
jp1 | a | 接485通信总线的a端 |
b | 接485通信总线的b端 |
jp2 | e | 接外壳大地 |
hm- | 接直流负母线 |
hm | 接直流正母线 |
p- | 外接供电电源负端(或并接在hm-上) |
p | 外接供电电源正端(或并接在hm 上) |
jp3 | nc1 | 继电器干接点常闭端 |
no1 | 继电器干接点常开端 |
con1 | 继电器干接点公共端 |
jp4 | nc2 | 继电器干接点常闭端 |
no2 | 继电器干接点常开端 |
com2 | 继电器干接点公共端 |
